فاسٹ لائن سرکٹس کمپنی، لمیٹڈ چین میں ملٹی لیئر فلیکس پی سی بی کے سب سے قابل اعتماد مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہم عالمی کلائنٹس کو اعلیٰ معیار کی حسب ضرورت خدمات فراہم کرنے کے لیے پرعزم ہیں۔ اگر آپ چین میں بنائے گئے تھوک ایڈوانس ملٹی لیئر فلیکس پی سی بی پر جا رہے ہیں تو ہماری فیکٹری سے کوٹیشن حاصل کرنے میں خوش آمدید۔
پروڈکٹ کا تعارف

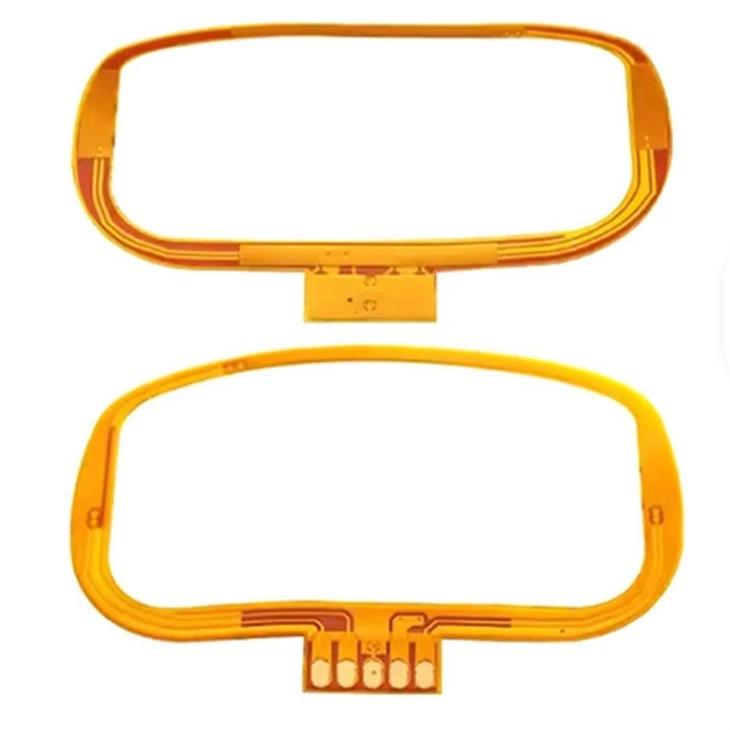

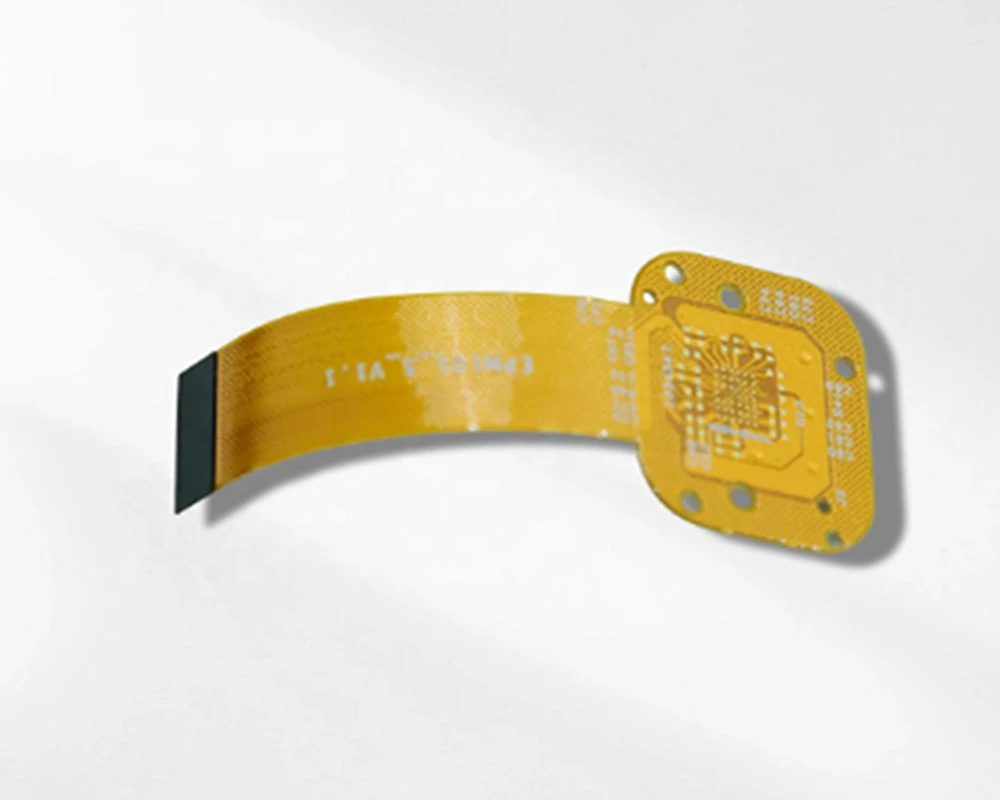

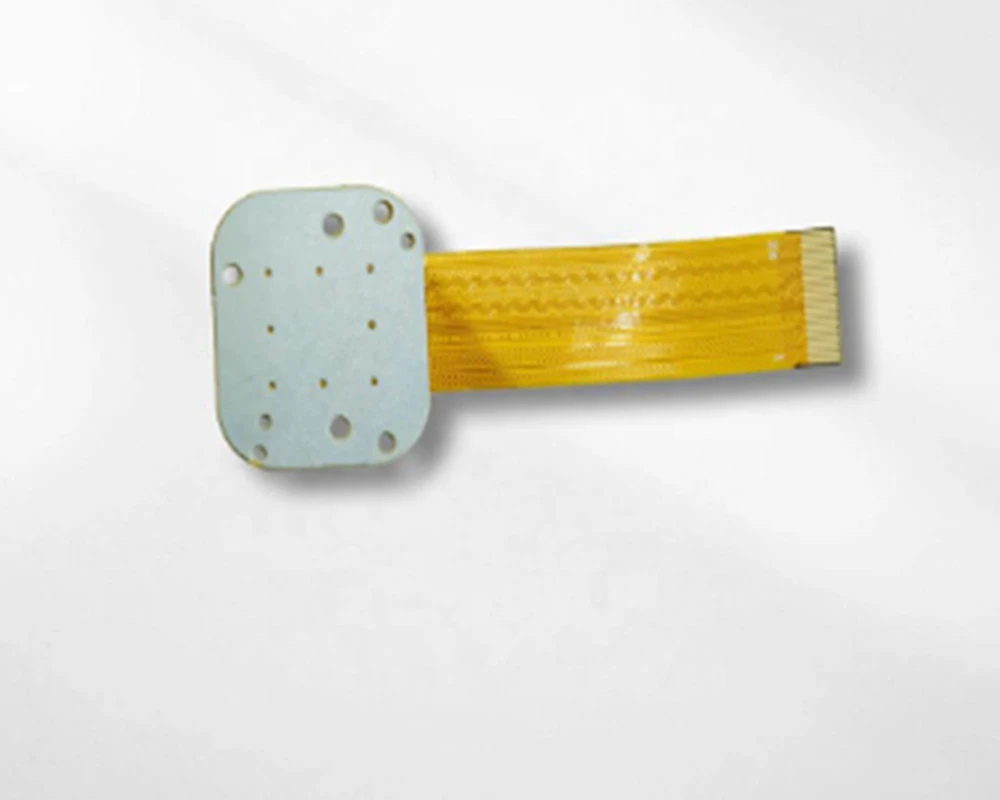

ملٹی لیئر فلیکس پی سی بی ایک اعلی-کثافت والا لچکدار سرکٹ بورڈ ہے جو تین یا زیادہ کوندکٹو تہوں کے ساتھ بنایا گیا ہے، جو لچکدار موصلی مواد کے ساتھ بندھے ہوئے ہیں۔ یہ بہترین لچک کو برقرار رکھتے ہوئے اعلی درجے کی روٹنگ کی اہلیت پیش کرتا ہے، جو اسے پیچیدہ اور جگہ-کی پابندی والے الیکٹرانک ڈیزائن کے لیے موزوں بناتا ہے۔
فاسٹ لائن پی سی بی مستحکم پرت کی سیدھ، قابل اعتماد انٹر کنکشن، اور سخت کوالٹی کنٹرول کے ساتھ ملٹی لیئر لچکدار پی سی بی کی درست تیاری فراہم کرتا ہے۔ ہم پروٹوٹائپ اور بڑے پیمانے پر پیداوار دونوں کی حمایت کرتے ہیں تاکہ پروجیکٹ کی مانگ کی ضروریات کو پورا کیا جا سکے۔
ملٹی لیئر فلیکس پی سی بی بڑے پیمانے پر استعمال ہوتے ہیں اعلی-کنزیومر الیکٹرانکس، طبی آلات، ایرو اسپیس سسٹم، آٹوموٹیو الیکٹرانکس، اور جدید صنعتی آلات جہاں اعلی سرکٹ کی کثافت اور لچکدار تنصیب کی ضرورت ہوتی ہے۔ ہم مکمل حل کے لیے پی سی بی اسمبلی اور ٹرنکی مینوفیکچرنگ کی خدمات بھی پیش کرتے ہیں۔
مصنوعات کے پیرامیٹرز (تفصیلات)
|
آئٹم |
مینوفیکچرنگ کی صلاحیت |
|
مواد |
FR4، Polyimide/Polyester |
|
شمار کرتا ہے۔ |
فلیکس: 1~20L؛ سخت-فلیکس: 2~22L |
|
بورڈ کی موٹائی |
کم از کم 0.05 ملی میٹر؛ زیادہ سے زیادہ. 0.3ملی میٹر |
|
تانبے کی موٹائی |
1/3 آانس - 2 اونس |
|
CNC ڈرل سائز (زیادہ سے زیادہ) |
6.5 ملی میٹر |
|
CNC ڈرل سائز (منٹ) |
فلیکس: 0.15 ملی میٹر |
|
سوراخ مقام رواداری |
±0.05 ملی میٹر |
|
کورلے ڈرل سائز (کم سے کم) |
0.6 ملی میٹر |
|
کم سے کم لائن چوڑائی / وقفہ کاری |
0.1 ملی میٹر |
|
سوراخ کی دیوار پر تانبے کی موٹائی |
فلیکس: 12-22μm |
|
کم سے کم پیڈ کا سائز |
φ0.2 ملی میٹر |
|
Etch رواداری |
ختم لائن کی چوڑائی رواداری ±20% |
|
پیٹرن رجسٹریشن رواداری |
±0.1mm (ورکنگ پینل سائز: 250*300mm) |
|
کورلے رجسٹریشن رواداری |
±0.15 ملی میٹر |
|
سولڈر ماسک رجسٹریشن رواداری |
±0.2 ملی میٹر |
|
پیڈ پر سولڈر ماسک |
غیر حساس: 0.2 ملی میٹر |
|
کم از کم سولڈر ماسک ڈیم |
0.1 ملی میٹر |
|
غلط رجسٹریشن رواداری |
±0.30 ملی میٹر |
|
سطح ختم |
چڑھانا Ni / Au ; کیمیکل Ni / Au ; او ایس پی |
ملٹی لیئر لچکدار پی سی بی بورڈ کی درخواست
ہم نے کنزیومر الیکٹرانکس سے لے کر ٹیلی کمیونیکیشن، نئی توانائی، ایرو اسپیس، آٹوموٹیو وغیرہ تک متعدد ممالک کو اعلیٰ معیار کا PCBA فراہم کیا ہے۔
گاہک کا دورہ
فیکٹری
لیڈ ٹائم اور پیکیجنگ
|
آئٹم |
نمونہ لیڈ ٹائم |
بڑے پیمانے پر پیداوار کا لیڈ ٹائم |
|
سنگل سائیڈڈ پی سی بی |
1~3 دن |
4 ~ 7 دن |
|
ڈبل رخا پی سی بی |
2 ~ 5 دن |
7 ~ 10 دن |
|
ملٹی لیئر پی سی بی |
7 ~ 8 دن |
10 ~ 15 دن |
|
پی سی بی اسمبلی |
8 ~ 15 دن |
2~4 ہفتے |
|
ڈیلیوری کا وقت |
3-7 دن |
3-7 دن |
|
پیکنگ |
الیکٹروسٹیٹک بیگ، فوم، چاقو کارڈ، بلبلا پیک، کارٹن |
|
ترسیل اور شپنگ
ہمارا لاجسٹکس سسٹم اس پر مرکوز ہے۔FedEx ایکسپریس شپنگ، جو زیادہ تر بین الاقوامی ترسیل کا احاطہ کرتا ہے۔ اس کے علاوہ، ہم گاہکوں کو اپنے کورئیر اکاؤنٹس یا شپمنٹ ہینڈلنگ کے لیے فریٹ فارورڈنگ سروسز استعمال کرنے کے لیے لچکدار اختیارات فراہم کرتے ہیں۔
سیلز سروس کے بعد-
فاسٹ لائن پی سی بی کی طرف سے بھیجے گئے تمام پروڈکٹس کو 12 ماہ کی کوالٹی وارنٹی سے تعاون حاصل ہے۔ اگر کسی بھی مسئلے کی تصدیق مینوفیکچرنگ کی خرابی کے طور پر ہوتی ہے، تو ہماری تکنیکی ٹیم فوری طور پر جواب دے گی اور مصنوعات کی وشوسنییتا کو یقینی بنانے کے لیے مناسب اصلاحی اقدامات کرے گی۔
اکثر پوچھے گئے سوالات
Q1: کیا پی سی بی کی پیداوار کے لیے کم از کم آرڈر کی مقدار ہے؟
کوئی سخت MOQ نہیں، ہم پروٹو ٹائپ اور بڑے پیمانے پر پیداوار دونوں کی حمایت کرتے ہیں۔
Q2: کیا میں جانچ کے لیے صرف ایک پی سی بی کا آرڈر دے سکتا ہوں؟
ہاں، سنگل-پیس پروٹو ٹائپ آرڈرز قبول کیے جاتے ہیں۔
Q3: کیا نمونے کے آرڈر تیار کرنے میں زیادہ وقت لیتے ہیں؟
پروٹوٹائپ کے نمونے عام طور پر ڈیزائن کے لحاظ سے تیزی سے پروسیس کیے جاتے ہیں۔
Q4: کیا میں ایک ترتیب میں مختلف ڈیزائن ملا سکتا ہوں؟
جی ہاں، ایک سے زیادہ ڈیزائن علیحدہ پروڈکشن پینلز میں ترتیب دیے جا سکتے ہیں۔
Q5: کیا آپ چھوٹے بیچ آرڈرز کے لیے اضافی چارج کرتے ہیں؟
سیٹ اپ لاگت کی وجہ سے چھوٹی مقدار کے لیے یونٹ کی قیمت زیادہ ہے۔
Q6: کیا میں بڑے پیمانے پر پیداوار سے پہلے نمونے کی درخواست کر سکتا ہوں؟
جی ہاں، ہم مکمل پیداوار سے پہلے نمونے کی توثیق کی حمایت کرتے ہیں۔
Q7: کیا نمونہ PCBs بڑے پیمانے پر پیداوار کے معیار سے یکساں ہیں؟
ہاں، پروٹوٹائپ ایک ہی مینوفیکچرنگ معیارات پر عمل کرتے ہیں۔
Q8: ترسیل کی شرائط اور وقت کیا ہے؟
ہم عام طور پر FOB شرائط استعمال کرتے ہیں اور آپ کے آرڈر کی مقدار، حسب ضرورت کے مطابق 7-15 کام کے دنوں میں سامان بھیج دیتے ہیں۔
