Name: چائنا ڈسکاؤنٹ ملٹی لیئر رگڈ-فلیکس پی سی بی مینوفیکچررز سپلائرز فیکٹری - چین میں تیار کردہ - فاسٹ لائن
Brand: فاسٹ لائن
SKU: 315282428

Fastline Circuits Co., Limited چین میں ملٹی لیئر رگڈ-فلیکس پی سی بی کے سب سے قابل اعتماد مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہم عالمی گاہکوں کو اعلیٰ معیار کی حسب ضرورت خدمات فراہم کرنے کے لیے پرعزم ہیں۔ اگر آپ چین میں تیار کردہ ہول سیل ایڈوانس ملٹی لیئر رگڈ-فلیکس پی سی بی پر جا رہے ہیں تو ہماری فیکٹری سے کوٹیشن حاصل کرنے میں خوش آمدید۔

پروڈکٹ کا تعارف

ملٹی لیئر رگڈ-فلیکس پی سی بی سخت اور لچکدار سرکٹ ڈھانچے کو تین یا زیادہ تہوں والے ایک مربوط بورڈ میں جوڑتا ہے۔ یہ متعین موڑنے والے زونز میں لچک برقرار رکھتے ہوئے، کنیکٹرز کو کم کرتے ہوئے اور نظام کی مجموعی اعتبار کو بہتر بناتے ہوئے سخت علاقوں میں اعلی-کثافت روٹنگ کی اجازت دیتا ہے۔

فاسٹ لائن پی سی بی ملٹی لیئر رگڈ-فلیکس پی سی بی کی درست تیاری فراہم کرتا ہے جس میں مضبوط لیئر بانڈنگ، درست سیدھ، اور سخت اور لچکدار حصوں کے درمیان قابل اعتماد باہمی ربط ہوتا ہے۔ ہم پیچیدہ ڈیزائن کی ضروریات کو پورا کرنے کے لیے پروٹوٹائپ اور بڑے پیمانے پر پیداوار دونوں کی حمایت کرتے ہیں۔

ملٹی لیئر رگڈ-فلیکس پی سی بی بڑے پیمانے پر ایرو اسپیس سسٹمز، طبی آلات، فوجی آلات، صنعتی کنٹرول سسٹم، اور اعلی-کنزیومر الیکٹرانکس میں استعمال ہوتے ہیں جہاں جگہ کی بچت، پائیداری، اور اعلیٰ بھروسے کی اہمیت ہے۔ ہم مکمل حل کے لیے مکمل PCB اسمبلی اور ٹرنکی مینوفیکچرنگ خدمات بھی پیش کرتے ہیں۔

مصنوعات کے پیرامیٹرز (تفصیلات)

آئٹم	مینوفیکچرنگ کی صلاحیت
مواد	FR4، Polyimide/Polyester
شمار کرتا ہے۔	فلیکس: 1~20L؛ سخت-فلیکس: 2~22L
بورڈ کی موٹائی	کم از کم 0.05 ملی میٹر؛ زیادہ سے زیادہ. 0.3ملی میٹر
تانبے کی موٹائی	1/3 آانس - 2 اونس
CNC ڈرل سائز (زیادہ سے زیادہ)	6.5 ملی میٹر
CNC ڈرل سائز (منٹ)	فلیکس: 0.15 ملی میٹر
سوراخ مقام رواداری	±0.05 ملی میٹر
کورلے ڈرل سائز (کم سے کم)	0.6 ملی میٹر
کم سے کم لائن چوڑائی / وقفہ کاری	0.1 ملی میٹر
سوراخ کی دیوار پر تانبے کی موٹائی	فلیکس: 12-22μm
کم سے کم پیڈ سائز	φ0.2 ملی میٹر
Etch رواداری	ختم لائن کی چوڑائی رواداری ±20%
پیٹرن رجسٹریشن رواداری	±0.1mm (ورکنگ پینل سائز: 250*300mm)
کورلے رجسٹریشن رواداری	±0.15 ملی میٹر
سولڈر ماسک رجسٹریشن رواداری	±0.2 ملی میٹر
پیڈ میں سولڈر ماسک	غیر حساس: 0.2 ملی میٹر
کم از کم سولڈر ماسک ڈیم	0.1 ملی میٹر
غلط رجسٹریشن رواداری	±0.30 ملی میٹر
سطح ختم	چڑھانا Ni / Au ; کیمیکل Ni / Au ; او ایس پی

ملٹی لیئر لچکدار پی سی بی بورڈ کی درخواست

ہم نے کنزیومر الیکٹرانکس سے لے کر ٹیلی کمیونیکیشن، نئی توانائی، ایرو اسپیس، آٹوموٹیو وغیرہ تک متعدد ممالک کو اعلیٰ معیار کا PCBA فراہم کیا ہے۔

گاہک کا دورہ

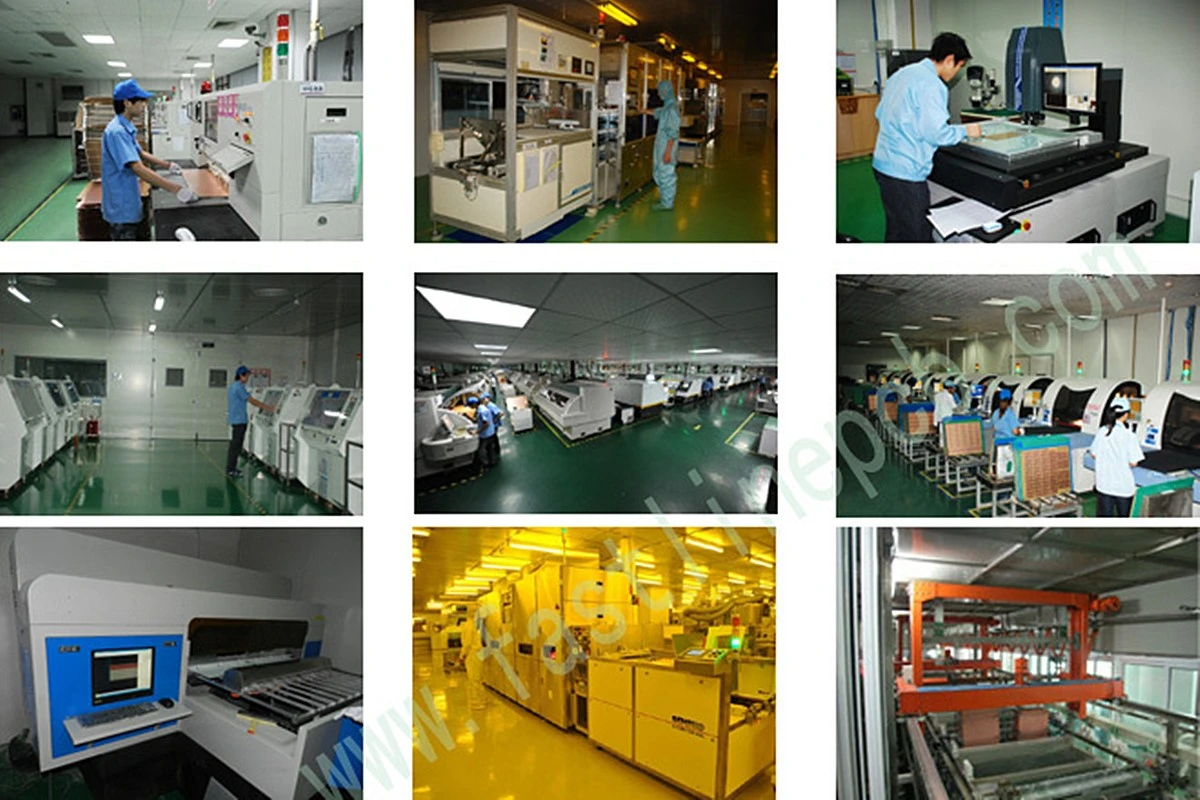

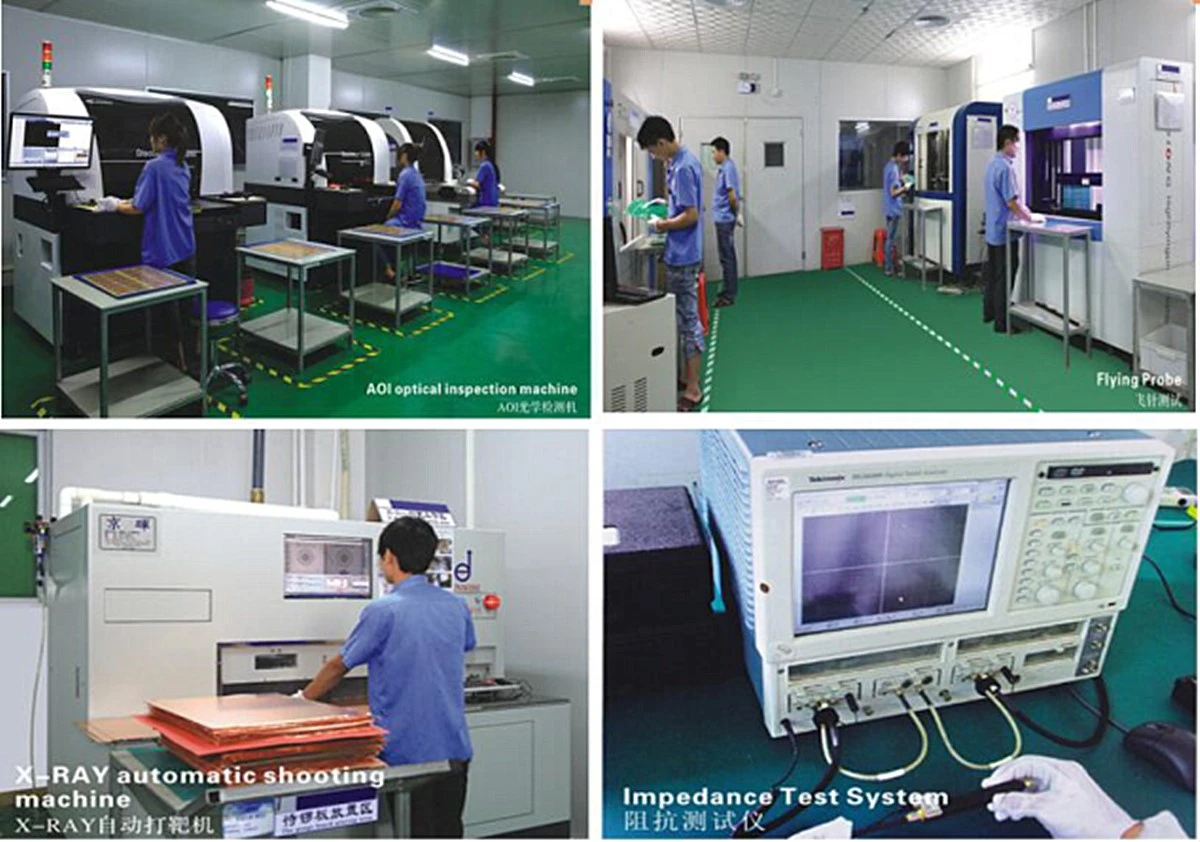

کارخانہ

لیڈ ٹائم اور پیکیجنگ

آئٹم	نمونہ لیڈ ٹائم	بڑے پیمانے پر پیداوار کا لیڈ ٹائم
سنگل سائیڈڈ پی سی بی	1~3 دن	4 ~ 7 دن
ڈبل رخا پی سی بی	2 ~ 5 دن	7 ~ 10 دن
ملٹی لیئر پی سی بی	7 ~ 8 دن	10 ~ 15 دن
پی سی بی اسمبلی	8 ~ 15 دن	2~4 ہفتے
ڈلیوری وقت	3-7 دن	3-7 دن
پیکنگ	الیکٹروسٹیٹک بیگ، فوم، چاقو کارڈ، بلبلا پیک، کارٹن

ترسیل اور شپنگ

فاسٹ لائن پی سی بی بنیادی طور پر بذریعہ آرڈر فراہم کرتا ہے۔FedEx بین الاقوامی ایکسپریستیز رفتار اور ٹریس ایبل لاجسٹکس کو یقینی بنانا۔ وہ صارفین جو شپنگ پر زیادہ کنٹرول کو ترجیح دیتے ہیں وہ اپنا کورئیر اکاؤنٹ استعمال کر سکتے ہیں یا اپنی پسند کے فریٹ فارورڈر کے ساتھ کام کر سکتے ہیں۔

سیلز سروس کے بعد-

ہم تمام PCB اور PCBA آرڈرز کے لیے جامع وارنٹی کوریج فراہم کرتے ہیں۔ فاسٹ لائن پی سی بی کی 12-ماہ کی وارنٹی اس بات کو یقینی بناتی ہے کہ مینوفیکچرنگ کے نقائص کو مرمت، تبدیلی، یا انجینئرنگ کی سطح کی تکنیکی مدد کے ذریعے مؤثر طریقے سے نمٹا جائے گا۔
